DB9串口线定义的解析

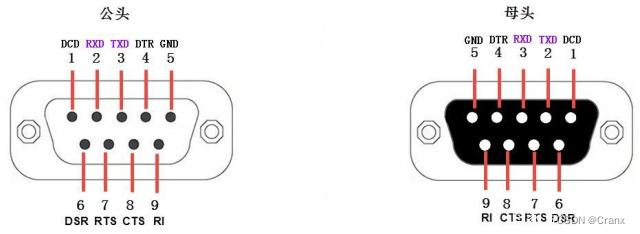

一、DB9端口定义

串口 通信主要用到的是2/3/5引脚。

二、测试串口线好坏的方式

1、用万用表

对于公对公的，直接用万用表测两端是否导通，即可判断，测2/3/5管脚即可。测量母头，需要将万用表投入引脚空中，因为万用表测量端比较粗，所以需要在万用表引脚上焊接上两个比较细的金属针，或电阻等的引脚，以便于测量母头，利用万用表导通档，测量串口线的2/3/5即可。测量时，直连线，2/3/5对应2/3/5，交叉线2对3,3对2,5对5进行测量（即交叉串口一头的2量另一头的3）。

2、用串口助手

串口实现收发的情况是，RXD接TXD，TXD接RXD，利用串口助手，短接DB9的2/3脚，并用串口助手发送数据，串口如果没有问题，即可实现自发自收。

三、串口线用交叉还是直连

1、串口线接口与连接方式

公母头分为三种：公对母，公对公，母对母。上面3种连接线都有交叉线和直连线，所以总共有6中连接方式。

2、什么是直连线和交叉线

直连串口线：2对2,3对3,5对5。 交叉串口线：2对3,3对2,5对5。

3、为什么会出现交叉和直连的串口线呢

标准的DB9定义是2脚为RXD，3脚为TXD,在设计电路的时候，有些人为了用直连线，将2脚接TXD，3脚接RXD。

电路设计 时如果不将收发与标准引脚定义反接，就得用交叉线。一般情况下：两母头是交叉线，一公一母是直连线。通信的条件：RXD接TXD、TXD接RXD，根据电路设计选择是交叉线还是直连线。制作串口线：当手头只有直连线时，可以剪断，2对3,3对2,5对5焊接上就是交叉线了。
