产线实验室接线方案

整体流程

V-LAMP+ 是我在图纸里自定义的名称，表示：

• V：电源电压

• LAMP：报警灯

• +：报警灯电源正极

也就是“报警灯专用电源的正极”，不是继电器模块厂家印的端子名称。

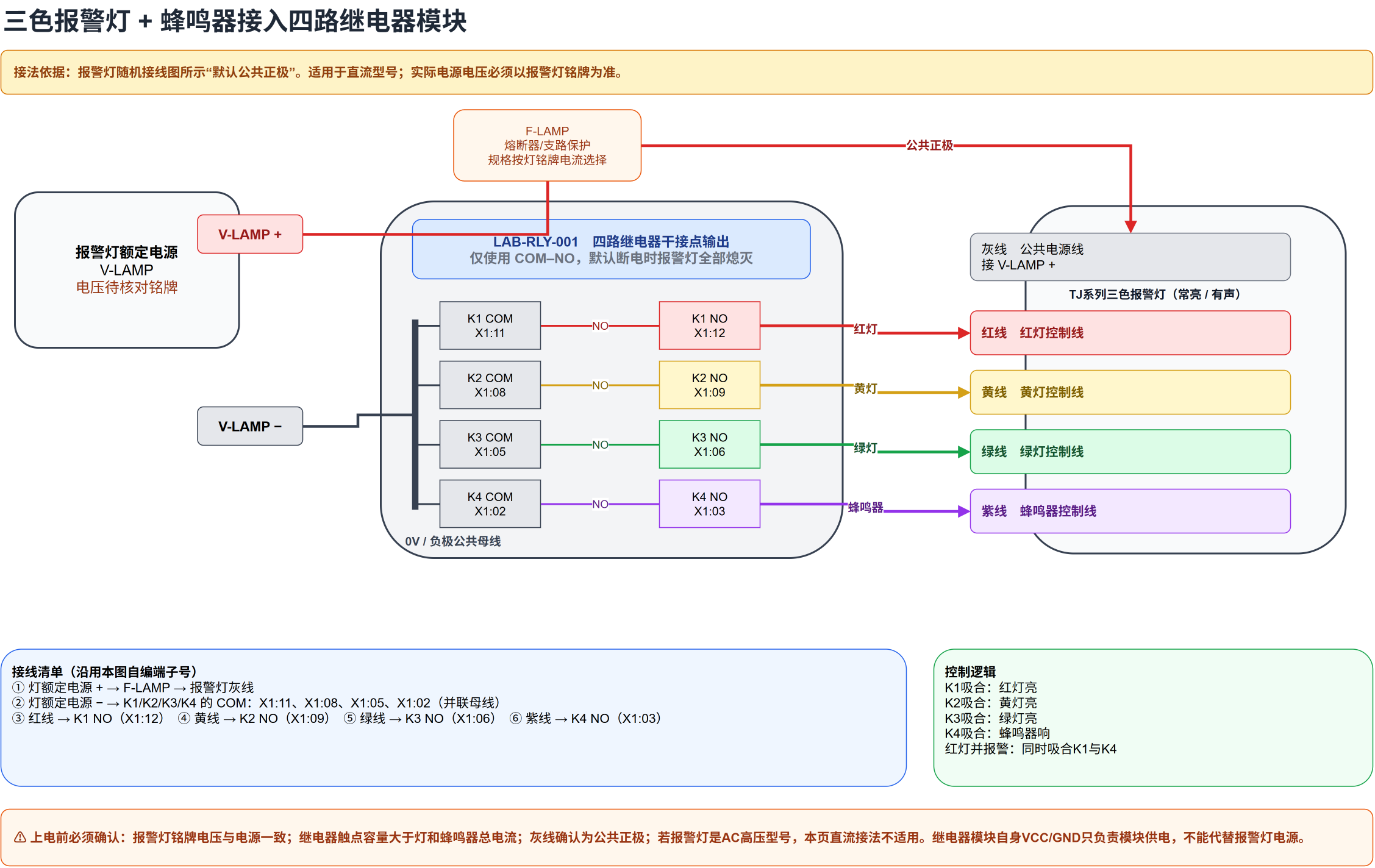

当前接法是：

报警灯额定电源正极
        ↓
     V-LAMP+
        ↓
      熔断器
        ↓
报警灯灰线（公共正极线）

对应的 V-LAMP− 是报警灯电源负极，接到四路继电器的 COM 公共端。

需要特别区分：

• V-LAMP+ / V-LAMP−：给报警灯供电

• 模块 VCC / GND：给继电器控制模块自身供电

• 两者功能不同，不要直接混在一起

例如报警灯铭牌是 DC 24V：

24V电源 + → V-LAMP+ → 熔断器 → 报警灯灰线
24V电源 − → V-LAMP− → K1～K4的COM

只有确认报警灯也是24V、模块也是24V且电源容量足够时，才可以共用同一个24V电源。报警灯具体电压必须看铭牌，不能根据继电器模块的7～30V范围推断。

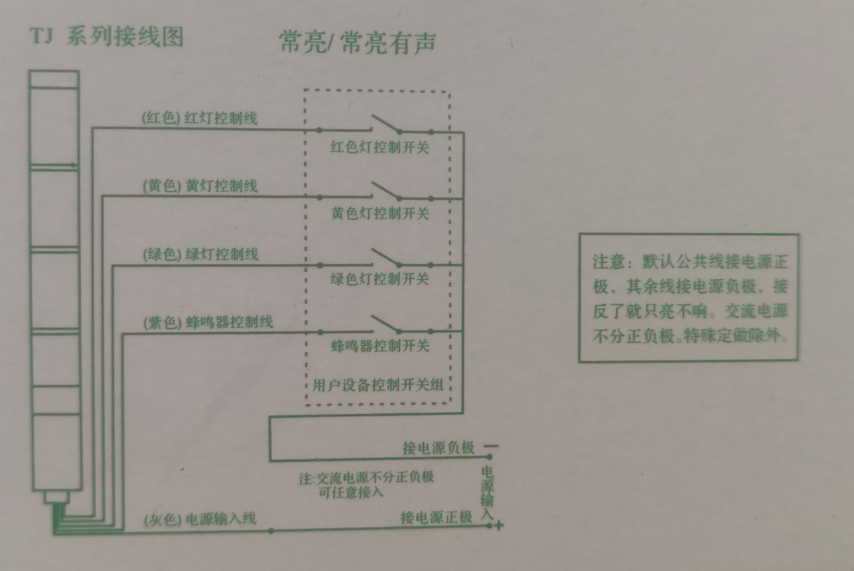

报警灯接线方法

报警灯电源负极并接到四路继电器 COM：

• K1 COM：X1:11

• K2 COM：X1:08

• K3 COM：X1:05

• K4 COM：X1:02

这样：

• K1吸合 → 红灯亮

• K2吸合 → 黄灯亮

• K3吸合 → 绿灯亮

• K4吸合 → 蜂鸣器响

• 红灯同时蜂鸣 → K1、K4同时吸合
